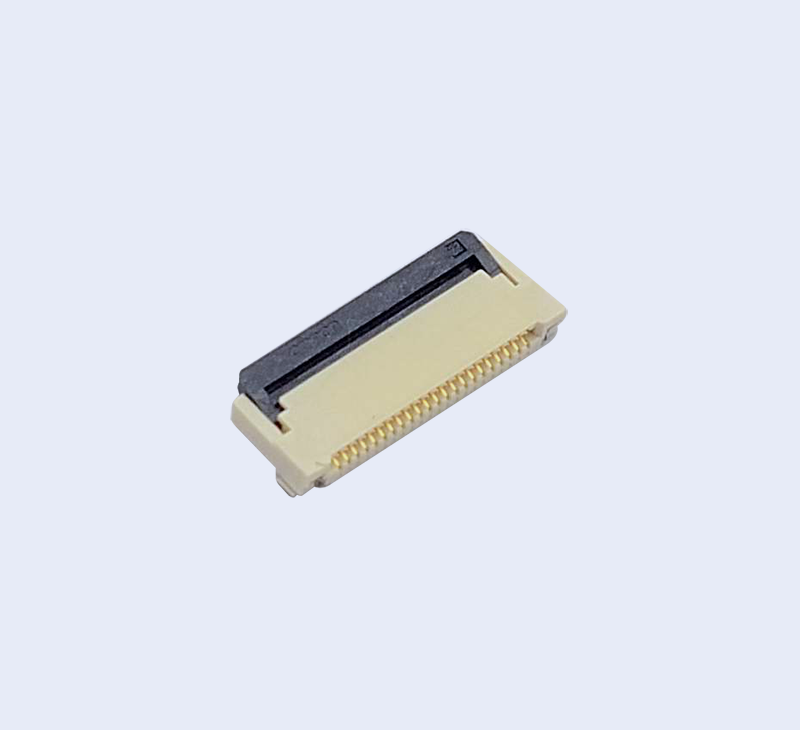

XF2M基板對FPC連接

XF2M 旋轉后鎖方式（0.5mm間距雙面觸點型）旋轉后鎖結構提高了可靠性和工作效率 ? 雙面（上和下）觸點結構可以減少元件個數。 ? 適合FPC厚度t=0.3mm。 ? 應對無鹵化。（＊）＊本公司的無鹵化標準為：溴（Br）900ppm 以下、氯（Cl）900ppm 以下、鹵合計（Br+Cl）1,500ppm。 0.5mm間距、雙面觸點型、FPC/FFC用

立即咨詢技術資料下載

XF2M 旋轉后鎖方式（0.5mm間距雙面觸點型）

旋轉后鎖結構提高了可靠性和工作效率

? 雙面（上和下）觸點結構可以減少元件個數。

? 適合FPC厚度t=0.3mm。

? 應對無鹵化。（＊）
＊本公司的無鹵化標準為：溴（Br）900ppm 以下、氯（Cl）900ppm 以下、鹵合計（Br+Cl）1,500ppm。

■ 種類

標準卷裝

極數*1	型號	極數*1	型號	極數*1	型號	極數*1	型號	每卷數量*2
6	XF2M-0615-1A	22	XF2M-2215-1A	35	XF2M-3515-1A	54	XF2M-5415-1AH	1,500
8	XF2M-0815-1A	24	XF2M-2415-1A	36	XF2M-3615-1A	55	XF2M-5515-1AH
10	XF2M-1015-1A	26	XF2M-2615-1A	38	XF2M-3815-1A	60	XF2M-6015-1AH
12	XF2M-1215-1A	30	XF2M-3015-1A	40	XF2M-4015-1A
14	XF2M-1415-1A	32	XF2M-3215-1A	42	XF2M-4215-1A
18	XF2M-1815-1A	33	XF2M-3315-1A	45	XF2M-4515-1A
20	XF2M-2015-1A	34	XF2M-3415-1A	50	XF2M-5015-1A

小卷裝

極數*1	型號	極數*1	型號	極數*1	型號	極數*1	型號	每卷數量*2
6	XF2M-0615-1A-R100	22	XF2M-2215-1A-R100	35	XF2M-3515-1A-R100	55	XF2M-5515-1A-R100H	100
8	XF2M-0815-1A-R100	24	XF2M-2415-1A-R100	36	XF2M-3615-1A-R100	60	XF2M-6015-1A-R100H
10	XF2M-1015-1A-R100	26	XF2M-2615-1A-R100	38	XF2M-3815-1A-R100
12	XF2M-1215-1A-R100	30	XF2M-3015-1A-R100	40	XF2M-4015-1A-R100
14	XF2M-1415-1A-R100	32	XF2M-3215-1A-R100	42	XF2M-4215-1A-R100
18	XF2M-1815-1A-R100	33	XF2M-3315-1A-R100	45	XF2M-4515-1A-R100
20	XF2M-2015-1A-R100	34	XF2M-3415-1A-R100	50	XF2M-5015-1A-R100

*1.請向您當?shù)氐腛MRON代表處咨詢極數規格。
* 2. 訂購量須為每卷數量的整數倍。

■?額定值/性能

額定電流	AC/DC0.5A
額定電壓	AC/DC50V
接觸電阻	40mΩ以下（DC20mV最大電壓、100mA最大電流時）
絕緣電阻	100MΩ以下（DC250V）
耐壓	AC250V持續1分鐘（漏電流：最大值1mA）
插拔壽命	20次
使用環境溫度	-30～+85℃（無結冰、無凝露）

XF2M-□□15-1A
XF2M-□□15-1AH

印刷基板加工尺寸（TOP VIEW）

推薦FPC/FFC尺寸

尺寸表

極數＊2	型號規格＊1	A	B	C	D	E	F	G
6	XF2M-0615-1A	2.5	3.6	6.5	7.1	5.1	4.1	7.5
(8)	XF2M-0815-1A	3.5	4.6	7.5	8.1	6.1	5.1	8.5
10	XF2M-1015-1A	4.5	5.6	8.5	9.1	7.1	6.1	9.5
12	XF2M-1215-1A	5.5	6.6	9.5	10.1	8.1	7.1	10.5
14	XF2M-1415-1A	6.5	7.6	10.5	11.1	9.1	8.1	11.5
18	XF2M-1815-1A	8.5	9.6	12.5	13.1	11.1	10.1	13.5
20	XF2M-2015-1A	9.5	10.6	13.5	14.1	12.1	11.1	14.5
22	XF2M-2215-1A	10.5	11.6	14.5	15.1	13.1	12.1	15.5
24	XF2M-2415-1A	11.5	12.6	15.5	16.1	14.1	13.1	16.5
26	XF2M-2615-1A	12.5	13.6	16.5	17.1	15.1	14.1	17.5
30	XF2M-3015-1A	14.5	15.6	18.5	19.1	17.1	16.1	19.5
32	XF2M-3215-1A	15.5	16.6	19.5	20.1	18.1	17.1	20.5
33	XF2M-3315-1A	16.0	17.1	20.0	20.6	18.6	17.6	21.0
34	XF2M-3415-1A	16.5	17.6	20.5	21.1	19.1	18.1	21.5
35	XF2M-3515-1A	17.0	18.1	21.0	21.6	19.6	18.6	22.0
36	XF2M-3615-1A	17.5	18.6	21.5	22.1	20.1	19.1	22.5
38	XF2M-3815-1A	18.5	19.6	22.5	23.1	21.1	20.1	23.5
40	XF2M-4015-1A	19.5	20.6	23.5	24.1	22.1	21.1	24.5
42	XF2M-4215-1A	20.5	21.6	24.5	25.1	23.1	22.1	25.5
45	XF2M-4515-1A	22.0	23.1	26.0	26.6	24.6	23.6	27.0
50	XF2M-5015-1AH	24.5	25.6	28.5	29.1	27.1	26.1	29.5
54	XF2M-5415-1AH	26.5	27.6	30.5	31.1	29.1	28.1	31.5
55	XF2M-6015-1AH	27.0	28.1	31.0	31.6	29.6	28.6	32.0
60	XF2M-6015-1AH	29.5	30.6	33.5	34.1	32.1	31.1	34.5
