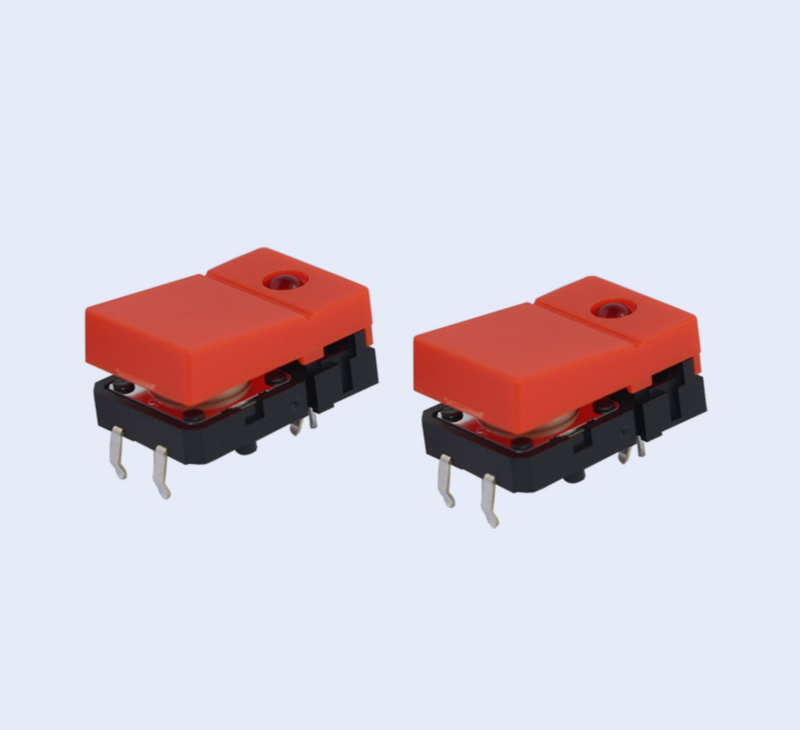

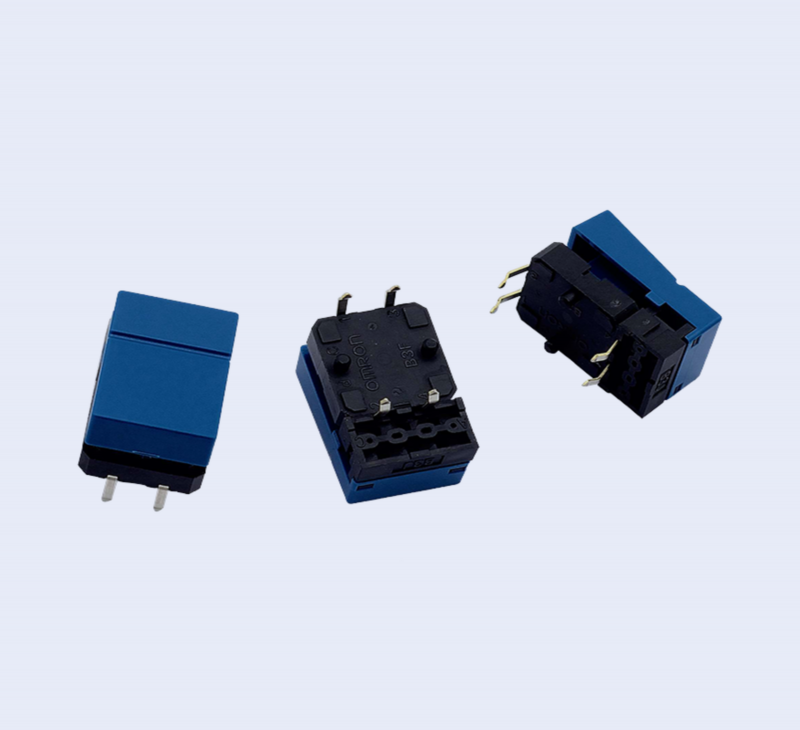

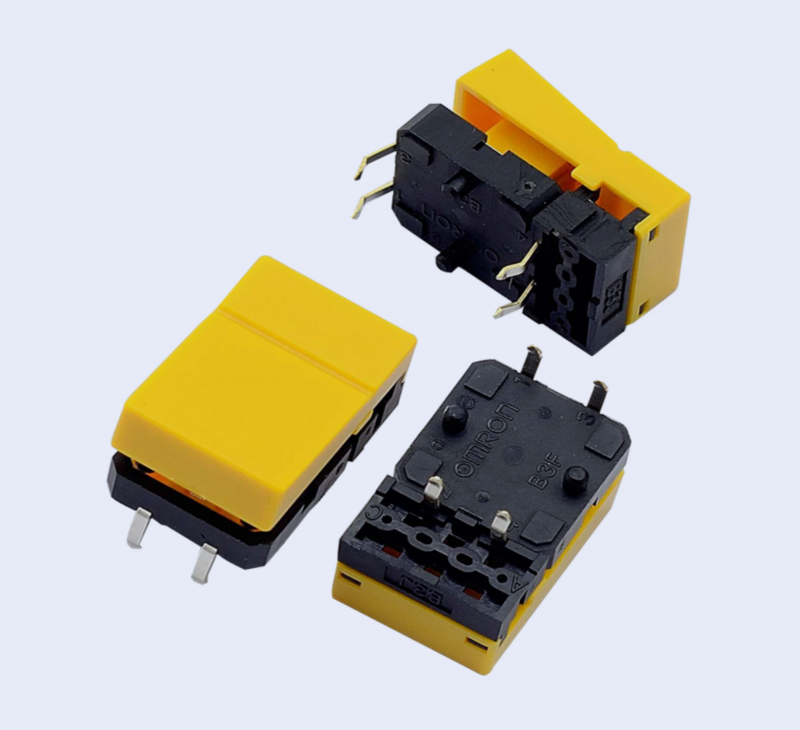

B3J 輕觸式開關（鉸鏈型）
基板插入安裝型，以鉸鏈?zhǔn)綄?shí)現輕松速動觸感
? 叉型、鉸鏈構造，具有切齒觸感良好的速動觸感。
? 不僅有無燈式，還有安裝LED的1燈與2燈的系列。
? 鉸鏈、按鈕具有豐富的顏色。（標準5色）
| 包裝形態 | 箱 | ||||
| 類型 | 接點材質 | 動作力（OF） | 鉸接、按鈕顏色 | 型號 | 最小包裝單位 |
|
無燈型 B3J-1000系列 |
鍍銀 | 1.27N | 象牙白 | B3J-1000 | 300個 |
| 黑 | B3J-1100 | ||||
| 橘 | B3J-1200 | ||||
| 黃 | B3J-1300 | ||||
| 藍 | B3J-1400 | ||||
| 包裝形態 | 箱 | ||||||
| LED顏色 | 型號 | 最小包裝單位 | |||||
| 類型 | 接點材質 | 動作力（OF） | 鉸接、按鈕顏色 | 紅 | 黃 | 綠 | |
|
LED1燈型 B3J-2000 B3J-3000 B3J-4000系列 |
鍍銀 | 1.27N | 象牙白 | B3J-2000 | B3J-3000 | B3J-4000 | 300個 |
| 黑 | B3J-2100 | B3J-3100 | B3J-4100 | ||||
| 橘 | B3J-2200 | B3J-3200 | B3J-4200 | ||||
| 黃 | B3J-2300 | B3J-3300 | B3J-4300 | ||||
| 藍 | B3J-2400 | B3J-3400 | B3J-4400 | ||||
| 包裝形態 | 箱 | ||||||
| LED顏色 | 型號 | 最小包裝單位 | |||||
| 類型 | 接點材質 | 動作力（OF） | 鉸接、按鈕顏色 | 紅、黃（L·R） | 紅、綠（L·R） | 黃、綠（L·R） | |
|
LED2燈型 B3J-5000 B3J-6000 B3J-7000系列 |
鍍銀 | 1.27N | 象牙白 | B3J-5000 | B3J-6000 | B3J-7000 | 300個 |
| 黑 | B3J-5100 | B3J-6100 | B3J-7100 | ||||
| 橘 | B3J-5200 | B3J-6200 | B3J-7200 | ||||
| 黃 | B3J-5300 | B3J-6300 | B3J-7300 | ||||
| 藍 | B3J-5400 | B3J-6400 | B3J-7400 | ||||
注.訂購數量必須為包裝單位的整數倍。
■?額定值/性能
| 額定值（阻性負載） | DC3～24V?1～50mA? | |
| 最小適合負載（參考值） | DC1V?10μA | |
| 使用環境溫度 | -25～+70℃?60%RH以下?（無結冰、無凝露） | |
| 使用環境濕度 | 35～85%RH（+5～35℃） | |
| 接點結構 | 1a（常開接點） | |
| 接觸電阻（初始值） | 100mΩ以下 | |
| 絕緣電阻 | 100MΩ以上（DC250V絕緣電阻計） | |
| 耐電壓 | AC500V?50/60Hz?1min | |
| 震蕩時間 | 5ms以下 | |
| 振動 | 誤動作 | 10～55Hz?雙振幅1.5mm |
| 沖擊 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大100m/s2 | |
| 壽命 | 300萬次以上 | |
| 重量 | 約1.5～1.7g | |
| 保護結構 | IEC?IP00 | |
| 清洗 | 不可 | |
|
外形尺寸 (單位: mm)
|
|||||||||
|
|
|||||||||
|
|||||||||
|
|
|||||||||
|
|||||||||
