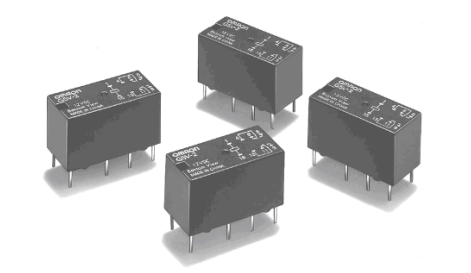

歐姆龍繼電器有很多用戶都有在用到，市場占有率還是很大的，那么大家都了解歐姆繼電器的安裝方法及注意事項嗎？以下由廣州鼎悅電子科技為大家分享介紹:

第一:腳位端保護

在歐姆龍繼電器焊拉接進電路板上應用時，印制電路板的孔位要恰當，直徑不可以很小，當必需扳動腳位端時，應先將腳位端靠底版3毫米處固定不動再扳動和旋鈕。直徑≥0.7毫米的腳位端不容許扳動和旋鈕。歐姆龍繼電器底版與印制電路板中間需有超過0.4毫米的空隙，起到保護腳位端根處不會受到外力作用損害，也有利于焊后清理時清理涂的排出和蒸發。焊孔式和焊鉤式腳位端在電焊焊接引線和焊下引線全過程中都不可以用勁絞輸電線或者拽拉輸電線，以防腳位端松脫。注意事項：安裝時繼電器不小心掉落在地，因?yàn)槭軓?qiáng)沖擊性，內部將會損傷，應防護、檢測確定及格后再繼續應用。

第二:焊接和清理

歐姆龍繼電器腳位端用焊接過程中應采用弱酸性松脂焊劑，不可應用酸堿性焊劑，焊接后應立即清理、風干。焊接用電路鐵以40-65W為宜，烙鐵頂部溫度290~340℃為好，焊接時間應不超3秒，自動機進行焊錫時，焊料溫度280℃，焊接時間不超5秒。不是完全密封的繼電器在焊接和清理全過程中，切忌不要讓焊劑、清潔液污染繼電器內部構造，而密封性能良好的繼電器和可清理式塑封繼電器都可以實施總體侵泡進行清洗哦。
