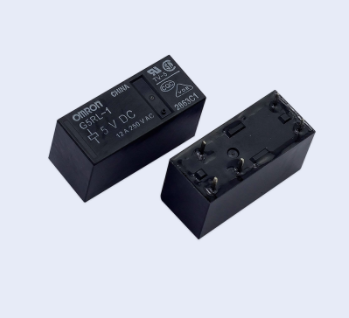

功率繼電器是一種作為零序電流保護的方向元件，被主要應用于家電產品，如空調、冰箱等，那么如何正確選用功率繼電器呢?本文鼎悅電子總結以下正確選用功率繼電器的四個步驟：

　　1、測觸點電阻

　　用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，(用更加精確方式可測得觸點阻值在100毫歐以內);而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。

　　2、測線圈電阻

　　可用萬能表R×10Ω檔測量功率繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。

　　3、測量吸合電壓和吸合電流

　　找來可調穩壓電源和電流表，給功率繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到功率繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。

　　4、測量釋放電壓和釋放電流

　　也是像上述那樣連接測試，當功率繼電器發生吸合后，再逐漸降低供電電壓，當聽到功率繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。選用一般情況下五個步驟，功率繼電器的釋放電壓約在吸合電壓的10～50%，如果釋放電壓太小(小于1/10的吸合電壓)，則不能正常使用了，這樣會對電路的穩定性造成威脅，選用工作不可靠。

　　1.先了解必要的條件

　?、倏刂齐娐返碾娫措妷何鍌€(gè)步驟，能提供的最大電流;

　　②被控制電路中的電壓和電流;

　?、郾豢仉娐沸枰獛捉M、什么形式的觸點。選用功率繼電器時，一般控制電路的電源電壓可作為選用的依據。控制電路應能給功率繼電器提供足夠的工作電流，否則功率繼電器吸合是不穩定的。

　　2.查閱有關資料確定使用條件后，可查找相關資料，找出選用需要五個步驟的功率繼電器的型號和規格號。若手頭已有功率繼電器，可依據資料核對是否可以利用。最后考慮尺寸是否合適。

　　3.注意器具的容積。若是用于一般用電器，除考慮機箱容積外，小型功率繼電器主要考慮電路板安裝布局。對于小型電器，如玩具、遙控裝置則應選用超小型功率繼電器產品。

　　以上內容正確選用功率繼電器的四個步驟就分享到這，希望對大家有所幫助。鼎悅電子是歐姆龍繼電器，松下(Panasonic)繼電器，宏發(HF)繼電器等國際品牌的直接代理商，所有產品皆原裝正品，有需要可以電話咨詢。
